一、SIGA-CC1輸入輸出模塊特性：

1.雙路引線輸入可在線動態選擇用于需監測的直流24V聲/光信號回路或25V和70V的疏散廣播及消防電話回路與其輸入源的連接。
2.帶電話忙音發生器當配置為電話回路時，SIGA-CC1自己可產生忙音信號，屏蔽未連通的忙音回路的請求。
3.非易失性存儲器永久存儲系列號、裝置類型和工作號自動更新歷史記錄，包括工作時間、最后一次維修日期、報警和故障號及最后一次報警時間和日期。
4.自動生成探測器及模塊連線圖每個模塊可傳送在回路中自身位置相對于其它設備位置的線路信息到回路控制器。
5.自動生成探測器及模塊連線圖每個模塊可傳送在回路中自身位置相對于其它設備位置的線路信息到回路控制器。
6.自動編排地址持久存儲編排的地址，它們無須用開關或撥碼設置，地址從PC機或SIGA-PRO特征編程/檢修工具下載。
7.自帶集成化微處理器的智能模塊允許較低的通訊速率極大的改善控制盤的響應時間(廣播式查詢)。較低的線路噪聲敏感性和回路用線標準，不要求使用雙絞線或屏蔽線。

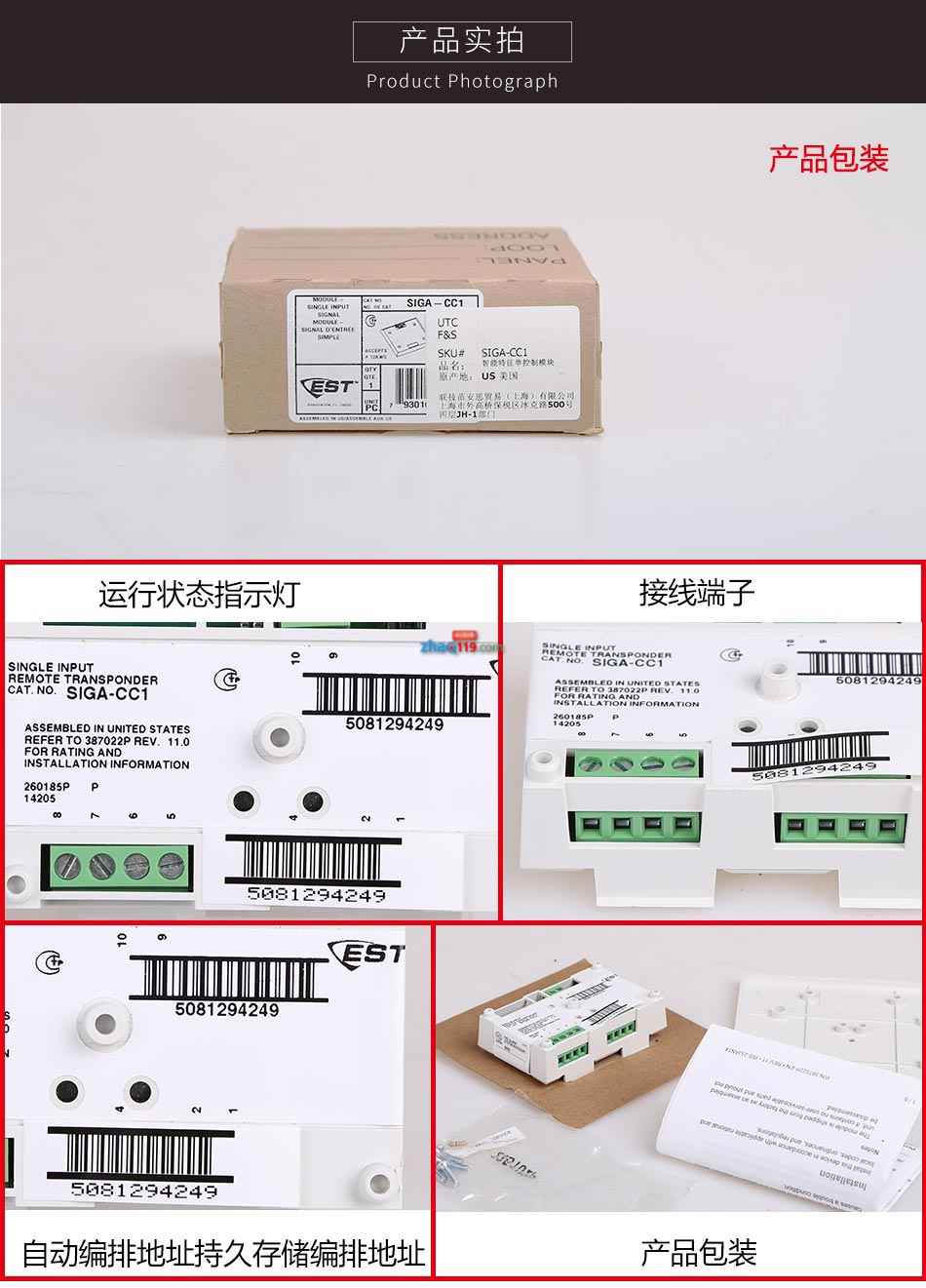

8.LED狀態指示只有在卸下面板時才能看到狀態LED燈，綠燈閃亮表示正常巡檢，紅燈閃亮表示報警或激活狀態。

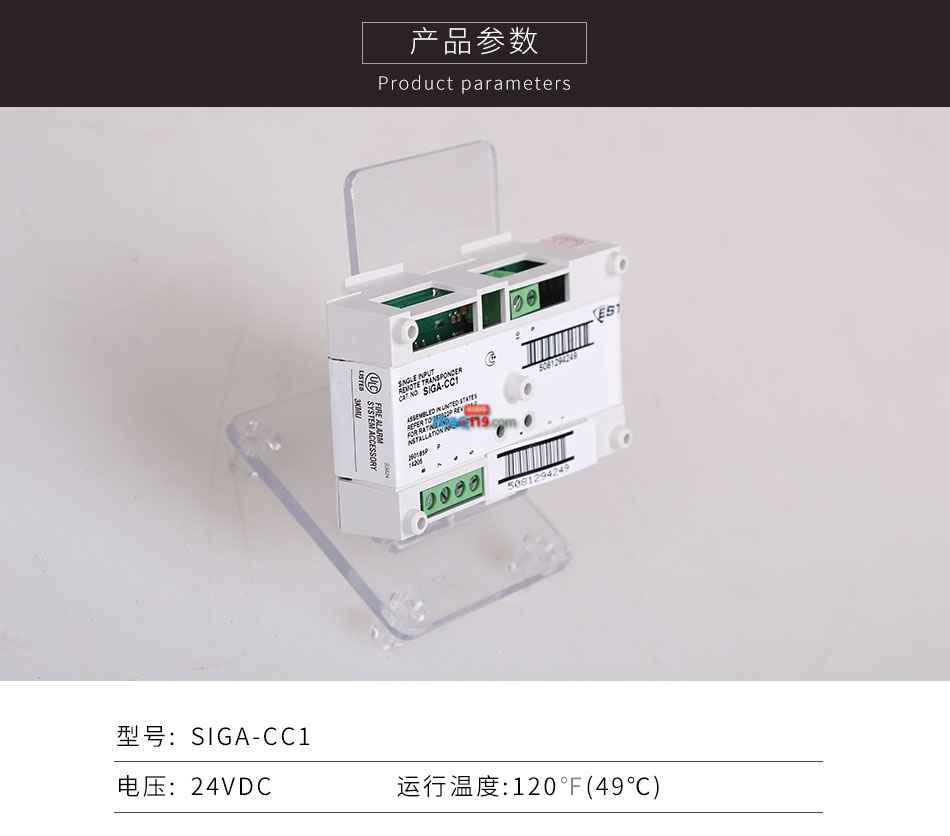

9.可在高溫環境下工作可安裝在高達120℉(49℃)溫度環境。
10.按ISO-9001標準設計和生產嚴格按照可高度信任的國際質量標準制造。

二、SIGA-CC1輸入輸出模塊性能說明：

SIGA-CC1單路引線控制模塊和SIGA-CC2雙路引線控制模塊是愛德華的SIGA特征系列產品的一部分。他們是智慧型的模擬的可編址的設備，用于接收來自回路控制器的指令，監視B型接法電路中的每路引入信號或電話回路。引入源可以是有極性的24VDC，控制聲光報警，也可是25和70VRMS(交流電有效值)，控制疏散廣播和消防電話。SIGA-CC1和SIGA-CC2的實際運行是由“個性代碼”決定的，“個性代碼”由安裝者選定，在系統配置期間從回路控制器傳輸?shù)降矫總€(gè)模塊。
每個模塊內的微處理器提供了至少三種重要的功能：自診斷和歷史記錄、自動生成設備網絡圖和快速、穩定的通訊。
1.自診斷及歷史記錄每個特征系列模塊持續不斷地進行自診斷，以提供重要的維護保養數據，自診斷的結果自動更新并固化到模塊的非易失性存儲器中，這個數據隨時可以在控制臺上、PC機上或用《SIGA-PRO特征編程/維護工具》查看。
存在模塊存儲器里的數據包括：－模塊型號、產品系列號和器件地址；－制造日期、運行時數和最后一次保養日期；－記錄故障、報警的次數及最后一次報警的時間和日期；－多達24個故障特征碼，用于故障診斷。
2.自動生成設備網絡圖形回路控制器記憶每個產品系列號的器件相對于回路中其它器件的安裝位置，利用這個圖形特性可對每個器件的安裝位置進行監測，回路控制器保持特征系列設備的接線圖。特征數據輸入程序利用這個圖形特性，在編程器的對話和圖形菜單支持下，可以檢查每個器件間的網絡連接。圖形中所包含的系統配置和組合信息(設備型號、器件地址、線路分支)存儲于磁盤中，可隨時生成打印報告。這種方法可以從一個已安裝的系統中立即取出其當前的配置和組合狀態，對重組系統是非常迅速有效的。
借助圖形特性回路控制器能夠發現：－追加的器件地址；－遺漏的器件地址；－電路接線的變化。
3.快速而穩定的通訊模塊內部自帶微處理器還意味著很少量的信息需要在模塊和回路控制器之間傳送。除了對正常監測查詢作出響應外，只是在有新的信息需要報告時模塊才與控制器通訊，這樣不但可以提供非?？斓目刂婆_(tái)響應時間，而且采用了較低的波特率通訊。
低波特率通訊具有如下好處：－對電路導線特性的敏感性低；－對電纜噪聲干擾的敏感性低；－模擬線路的幅射噪聲小；－不用必須采用雙絞線或屏蔽線。
4.狀態指示LED一對LED指示燈提供了正常和報警狀態的直觀顯示，只有當前端面板被移開時，才能看到他們。綠色LED閃動代表來自系統回路控制器的正常查詢；紅色LED閃動表示模塊處在報警狀態。
5.結構為了能承受老化的影響，愛德華的SIGNATURE特征系列所有模塊都是高壓縮聚合體結構材料，外形是白色，在前端面板上有一小塊白色標簽標有“FIREALARMMODULE”字樣。如果需要的話，安裝者可以在板前“FIREALARMMODULE”處自己貼上法語標簽。6質量和可靠性EST模塊在北美嚴格按國際ISO-9001標準制造。為獲得較小的表面尺寸及較大的抗射頻噪聲性能，所有電子線路采用表面焊接技術，表面涂覆抗潮濕和耐腐蝕材料，外接點用表面鍍金。
7.兼容性SIGA-CC1與SIGA-CC2模塊與EST2系統相配套使用，或與EST3系統中的3-SSDC卡相配套使用，或與IRC-3系統中的ZAS-2卡相配使用。
8.自動編排地址回路控制器自動地對每個模塊編址，不需要設定復雜的開關或拔號盤，在系統調試過程中可節省寶貴的時間。每個模塊有各自唯一的產品系列號存儲在模塊存貯器內?；芈房刂破麒b別回路中每個器件，并根據每個器件的產品系列號自動分配一個軟件地址。如有需要可用《SIGA-PRO特征編程/維護工具》為模塊編址。“個性代碼”5和6僅用于SIGA-CC1并由安裝者設定，“個性代碼”7僅用于SIGA-CC2，它是由廠家設定的，用戶不能對它進行配置。

三、SIGA-CC1警告和注意事項：

模塊在沒有電源的情況下不能工作。在火災必須關斷電源的情況下，我們建議你與防火專家商討進一步的防火安全指導。

四、SIGA-CC1測試和維護保養：

每個模塊會自動地檢測和簽別故障，當它發生故障時，發出一個“故障”信息。易于使用的維護程序顯示每個模塊的現時狀態和其它相關的信息。單引線模塊將會在控制盤里暫時關閉。

五、SIGA-CC1應用：

SIGA-CC1和CC2的運行狀況是由它們的“子類型代碼”或“個性代碼”決定的，選擇這個代碼取決于安裝者的需要，從回路控制器傳輸?shù)矫總€(gè)模塊。代碼5和6僅適用于SIGA-CC1，代碼7僅適用于SIGA-CC2并自動適用于A型接法和B型接法兩種電路。
個性代碼0：未經配置值(廠家缺省值)－對所有設備都有效。

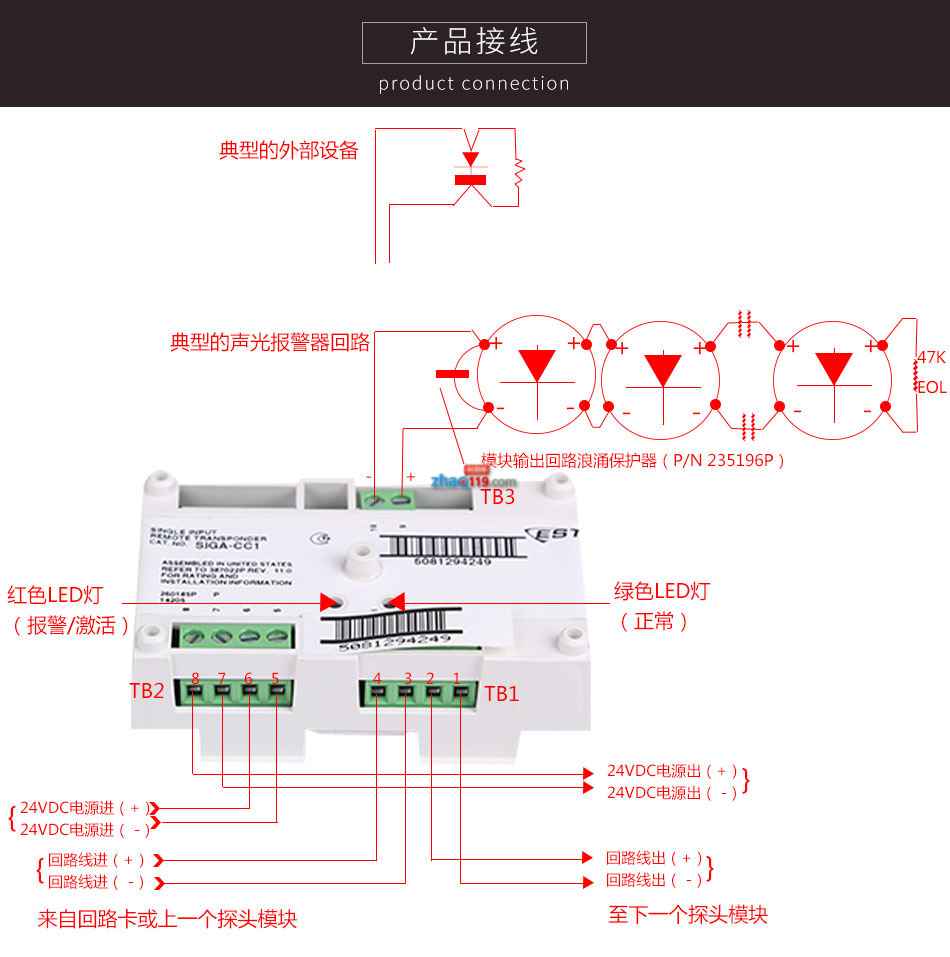

引線電源或疏散廣播(單回路接線)－“個性代碼5”：僅對SIGA-CC1有效。配置模塊用作B型接法電路中聲光報警電源(24VDC)或疏散廣播(25或70VRMS)電源選擇器，不使用盲音發生器。監視輸出電路的開路或短路，如果有短路存在，控制盤禁止聲頻/視頻信號回路工作，防止了電源回路的短路。
電話和盲音信號－(單回路接線)“(個性代碼6)”：僅對SIGA-CC1有效。配置模塊用作電話功率的選擇器，當一部便攜式電話插入插孔或取出時，模塊產生它自己的盲音信號，不需要一個單獨的盲音電路。模塊把盲音信號送到控制盤上顯示目前的狀態。當系統的操作者對呼叫作出響應時，盲音信號就被關閉。
引線電源或疏散廣播(雙回路接線)－“個性代碼7”：僅對SIGA-CC2有效。配置模塊用作兩個回路的B型接法中的聲光報警電源(24VDC)或疏散廣播(25或70VRMS)電源選擇器。監視每個輸出電路的開路或短路。如果有短路存在，控制盤禁止聲頻/視頻信號回路工作，防止了電源回路的短路。
